Выкройка рукава. Пошаговая инструкция построения выкройки рукава

Пошаговая инструкция построения выкройки рукава

ВНИМАНИЕ: Каждый рукав привязан к конкретной пройме. Поэтому, чтобы построить рукав нам в обязательном порядке понадобятся некоторые данные из ЧЕРТЕЖА ОСНОВЫ ПЛАТЬЯ. Если вы еще не построили выкройку основы платья, рекомендуем воспользоваться нашей пошаговой инструкцией.
Для построения выкройки зауженного рукава используются следующие размеры:
обхват плеча – 29;
обхват запястья – 16;
длина рукава до локтя – 32;
длина рукава – 58.

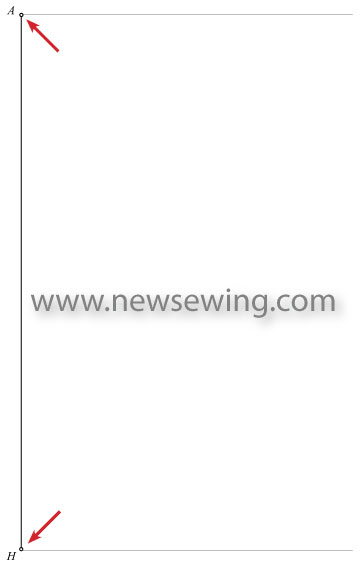

С левой стороны листа проведите линию, на которой отложите длину рукава и поставьте точки А и Н. От точек А и Н вправо проведите линии.
Пошаговая инструкция построения выкройки рукава
Рис. 1

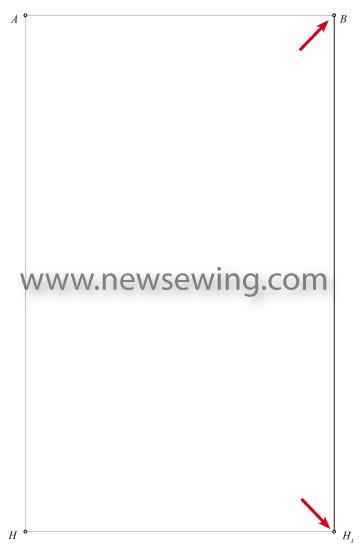

Ширина рукава. От точки А вправо отложите обхват плеча плюс 7см и поставьте точку В (29+7=36см). От точки В опустите вниз линию, в месте пересечения с нижней линией поставьте точку Н1.
Пошаговая инструкция построения выкройки рукава
Рис. 2
Высота оката рукава.
Для построения высоты оката нам понадобиться величина глубины проймы спинки (с чертежа основы платья). Смотрим на чертеж выкройки основы платья, находим расстояние ПГ. В нашем примере - это 19 см. Вы берете свою величину, подставляете в формулу и продолжаете строить.
От точки А вниз отложите 3/4 глубины проймы спинки плюс 1см и поставьте точку О
(19 : 4 х 3 + 1 = 15,3).
От точки О вправо проведите линию до пересечения с линией ВН1. В месте пересечения поставьте точку О1.

Пошаговая инструкция построения выкройки рукава
Рис. 3

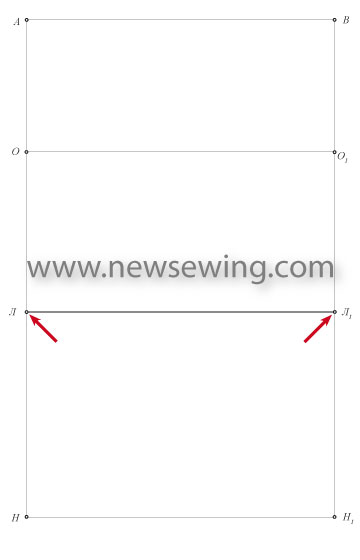

Линия локтя. От точки А вниз отложите длину рукава до локтя плюс 2см и поставьте точку Л (32+2=34см). От Л вправо проведите линию до пересечения с линией ВН1. В месте пересечения поставьте точку Л1.
Пошаговая инструкция построения выкройки рукава
Рис. 4

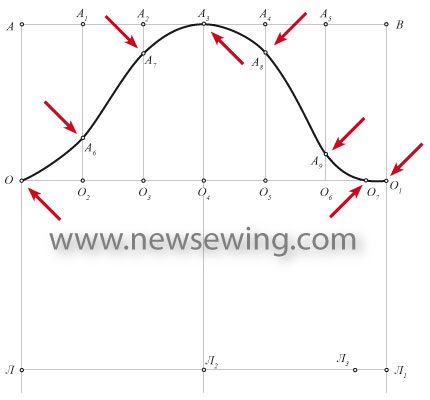

Срез оката. Расстояние ОО1 разделите на шесть равных частей. Точки деления обозначьте О2, О3, О4, О5 и О6. От каждой точки вверх проведите вертикальные линии (перпендикулярно линии ОО1), до пересечения с линией АВ. В месте пересечения поставьте точки А1,А2,А3,А4 и А5.
От О2 вверх отложите 1/3 высоты оката рукава минус 1см и поставьте точку А6 (15,3:3-1=4,1см).
От А2 и А4 вниз отложите по 1/3 высоты оката рукава минус 2,2см. и поставьте точки А7 и А8 (15,3:3-2,2=2,9см).
От О6 вверх отложите 1/6 высоты оката рукава и поставьте А9 (15,3:6=2,5см).
Отрезок О6О1 разделите на три части, правую точку деления обозначьте О7.
Оформляем линию оката рукава плавной линией, соединяя точки О,А6,А7,А3,А8,А9,О7 и О1.
Пошаговая инструкция построения выкройки рукава
Рисч. 5

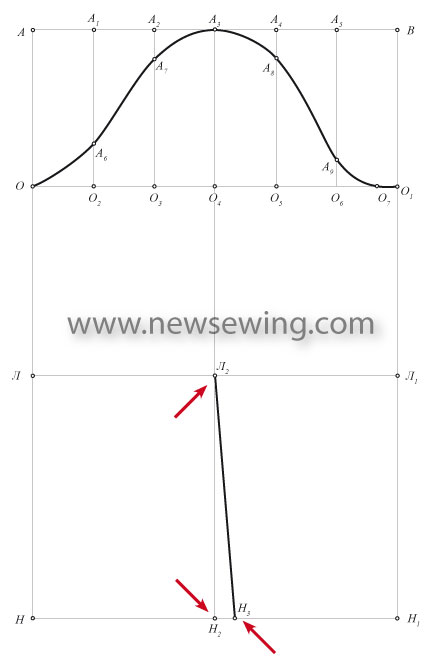

Средняя линия рукава. Линию А3О4 продлите вниз, пересечение с линией локтя и низа рукава обозначьте Л2 и Н2. От Н2 вправо отложите 2см и поставьте Н3. Точки Н3 и Л2 соедините.
Пошаговая инструкция построения выкройки рукава
Рис. 6
Линия переднего среза рукава. От Н3 вправо отложите ½ обхвата запястья плюс 2-3 см и поставьте точку Н4 (16:2+3=11см). Н4 и О1 соедините пунктиром. От пересечения пунктира с линией локтя влево отложите 1см и поставьте Л3. Точки О1, Л3 и Н4 соедините.
Пошаговая инструкция построения выкройки рукава
Рис. 7

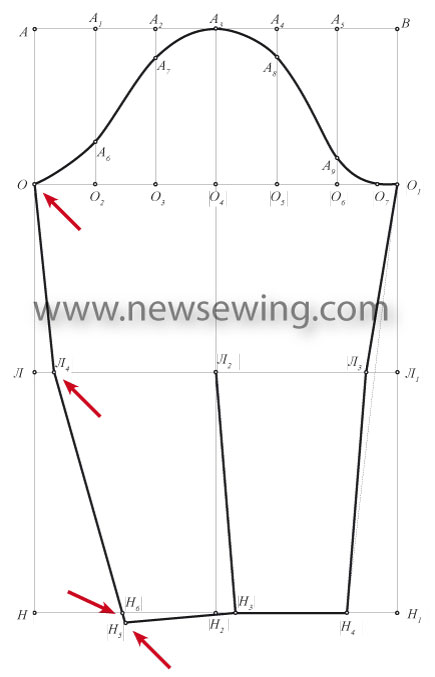

Линия заднего среза рукава. Из Н3 влево поставьте перпендикуляр к линии Л2 Н3. От точки Н3 по этой линии отложите ½ обхвата запястья плюс 2-3см и поставьте Н5 (16:2+3=11см). От точки Л вправо отложите 2см и поставьте точку Л4. Точку Л4 соедините с точками О и Н5. Пересечение с линией НН1 обозначьте Н6.
Пошаговая инструкция построения выкройки рукава
Рис. 8

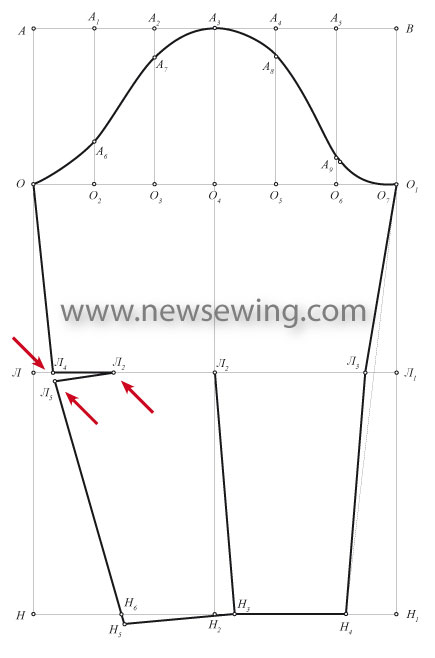

Линия локтевой вытачки. От точки Л4 вниз отложите величину отрезка Н5Н6 и поставьте точку Л5. От Л4 вправо отложите 6 - 7см (длина вытачки) и соедините с Л5.
Пошаговая инструкция построения выкройки рукава
Рис. 9

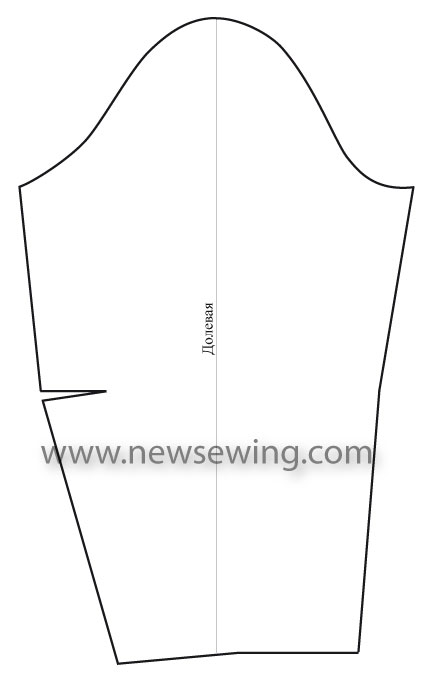

Построение чертежа одношовного рукава зауженного книзу закончено.
Пошаговая инструкция построения выкройки рукава
Рис. 10

Желаю всем творческого вдохновения!
